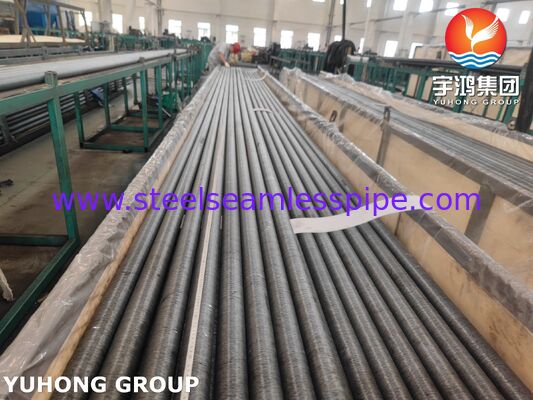

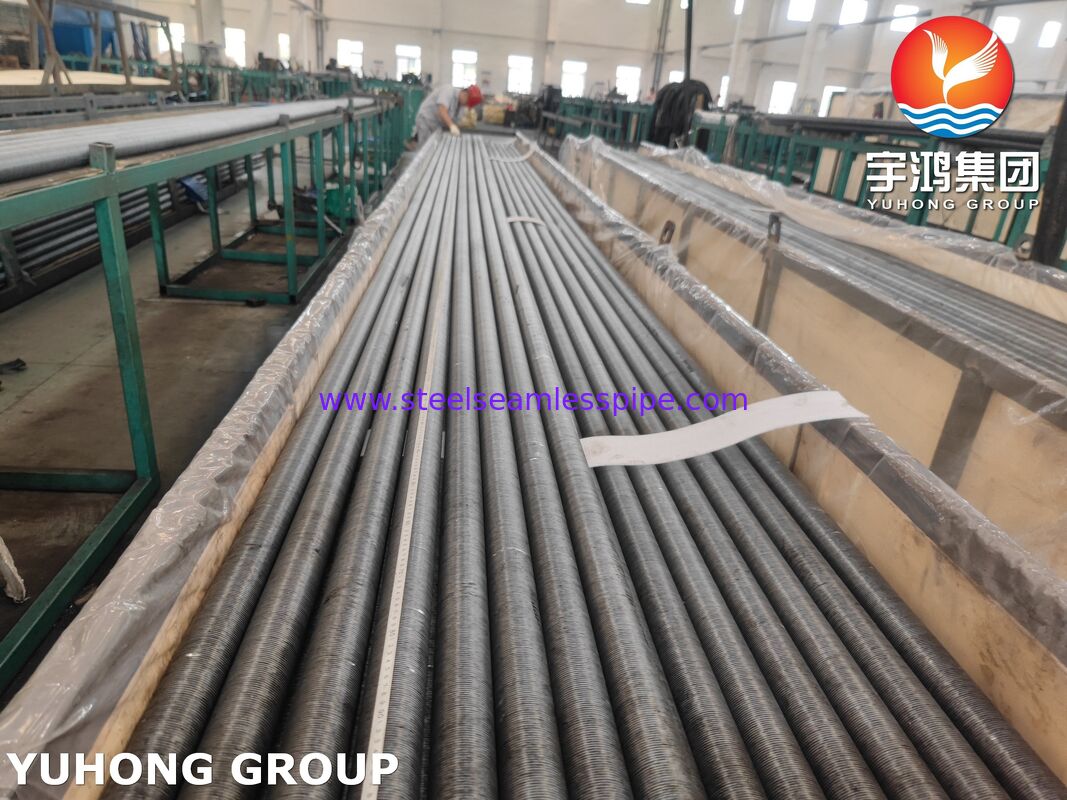

Gebonden vinnenbuizen (ASME SA209 + aluminium 1060 vinnenmateriaal) voor droge koelmachines

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Dit ontwerp zorgt voor een uitstekende thermische geleidbaarheid, een sterke binding tussen de vinnen en de buizen en een langdurige stabiliteit onder thermische cyclus.

Ze worden veel gebruikt in warmtewisselaars waar verbeterde warmteoverdracht, compact ontwerp en corrosiebestendigheid vereist zijn, vooral in energieopwekking, petrochemische en ketelsystemen.

• Droge koeler
• Warmteherstelsystemen van ketels
• Verwarmingstoestellen en verwarmingstoestellen voor thermische olie
• Eenheden voor terugwinning van afvalwarmte (WHRU)
• Warmtewisselaars voor elektriciteitscentrales
• Petrochemische en raffinaderijapparatuur

• Overdosis in buis:19 mm ′′ 63,5 mm (3/4" ′′ 2-1/2")
• Dichtheid van de buiswand:20,0 mm 6,0 mm
• Vinnenhoogte:5 mm 17 mm
• Vinnendikte:0.3 mm 0.8 mm
• Vinnenhoogte:2 mm 8 mm
• Lange buis:tot en met 12.000 mm (op maat gemaakte lengtes beschikbaar)
• Finnenmateriaal:Aluminium 1060 (of gelijkwaardige aluminiumstrook van hoge zuiverheid)

Chemische samenstelling (typisch):

• Koolstof (C): 0,10­0,20%
• Mangan (Mn): 0,30 ∼0,80%
• Fosfor (P): ≤ 0,025%
• Zwavel (S): ≤ 0,025%
• Silicium (Si): 0,10­0,50%

Mechanische eigenschappen (typisch):

• Strengte: ≥ 380 MPa
• Vermogensterkte: ≥ 205 MPa
• Verlenging: ≥ 30%

Chemische samenstelling:

• Aluminium (Al): ≥ 99,6%
• Eisen (Fe): ≤ 0,35%
• Silicium (Si): ≤ 0,25%
• Koper (Cu): ≤ 0,05%

Belangrijkste eigenschappen:

• Uitstekende warmtegeleiding
• Hoge corrosiebestendigheid
• Goede ductiliteit voor het inbed-proces

Om een hoge prestatie en betrouwbaarheid te garanderen, worden ingebedde vinnenbuizen vervaardigd en geïnspecteerd onder strenge kwaliteitscontrole:

• grondstof PMI (Positive Material Identification)

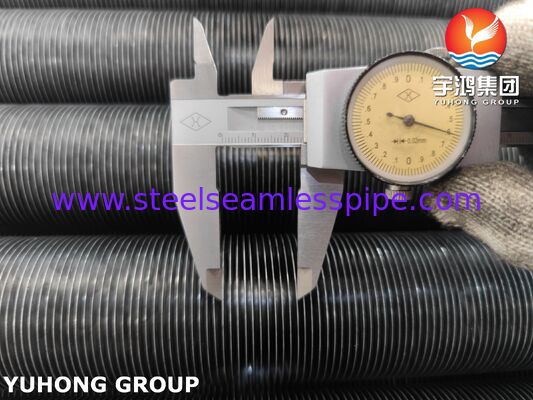

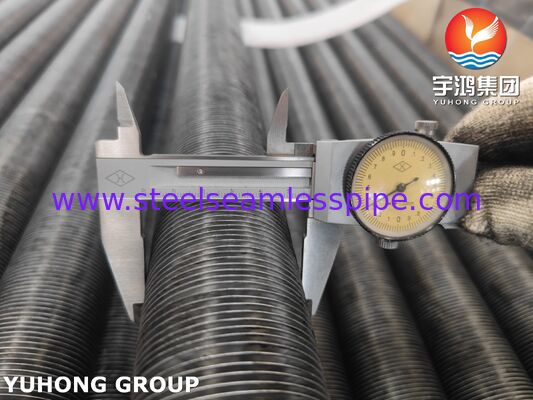

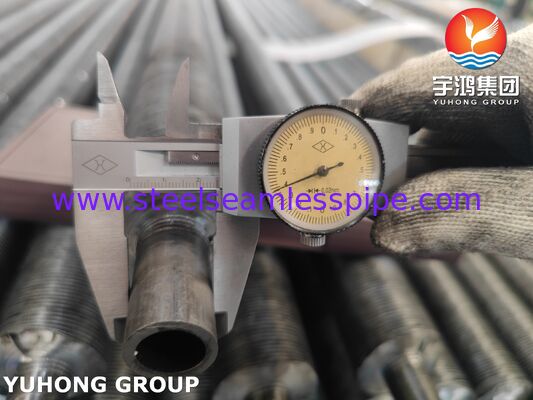

• Afmetingscontrole (OD, vinhoogte, toonhoogte, groefdiepte)
• Eddy-stroomonderzoek (ECT) voor de integriteit van de basisbuis
• Hydrostatische drukonderzoek
• Ultrasone test (UT) (indien vereist)
• Finnenbindingssterkte / uittrekproef
• Visuele en oppervlakkige kwaliteitscontrole
• Bescherming door derden beschikbaar (SGS, BV, TUV)

• Superieure bindstabiliteit van de vinnen op de buizen
• Hoge warmteoverdrachtsprestatie
• Uitstekende prestaties bij thermische cyclus
• Sterke weerstand tegen loslopen van de vinen of schade door trillingen
• Lange levensduur in harde industriële omgevingen
• Kosteneffectieve oplossing voor warmteoverdracht
