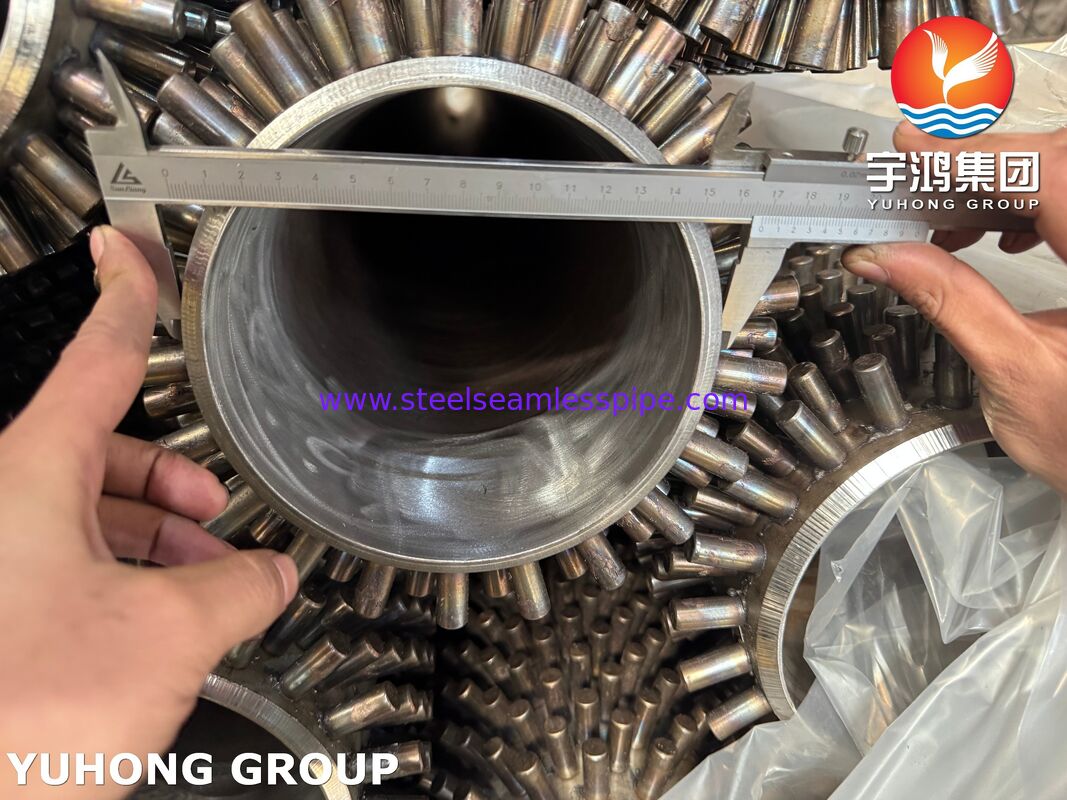

ASTM A335 P22 Studded Fin Tubes voor Thermische Energieopwekking
ASTM A335 P22 studded fin tubes, ook bekend als spijkerkopprofielen of studded tubes, zijn hittetransferscomponenten voor hoge temperaturen, ontworpen voor veeleisende toepassingen in thermische energieopwekking en industriële warmteterugwinning. De buizen combineren een naadloze 2¼Cr-1Mo gelegeerd stalen P22 basismateriaalbuis met gelaste stalen noppen die rond het buitenoppervlak zijn verdeeld.
In tegenstelling tot conventionele continue fin tubes, creëert de studded configuratie talrijke individuele hittetransferprojecties rond de buis. Dit ontwerp zorgt voor een vergroot hittetransferoppervlak aan de gaszijde, terwijl de doorgangen tussen de noppen open blijven, waardoor de buizen bijzonder geschikt zijn voor convectiesecties van ketels, apparatuur voor warmteterugwinning en toepassingen met rookgassen op hoge temperatuur omvatten.
ASTM A335 P22 is gespecificeerd voor naadloze ferritische gelegeerd stalen buizen voor gebruik bij hoge temperaturen. De chroom-molybdeen samenstelling biedt aanzienlijk betere prestaties bij verhoogde temperaturen dan gewoon koolstofstaal. De nominale 2¼Cr-1Mo chemie bevat ongeveer 1,90-2,60% Cr en 0,87-1,13% Mo omvatten.
Belangrijkste Kenmerken
- Basismateriaal buis: ASTM A335 P22 / ASME SA335 P22
- Materiaalsoort: 2¼Cr-1Mo ferritisch gelegeerd staal
- Fin type: Gelaste noppen / spijkerkopprofielen
- Toepassing: Thermische energieopwekking en warmteterugwinning bij hoge temperaturen
- Geschikt voor: Convectiesecties van ketels, warmteterugwinningssystemen en warmtewisselaars aan de gaszijde bij hoge temperaturen
- Sterkte bij hoge temperaturen: Geschikt voor druktoepassingen bij verhoogde temperaturen
- Goede weerstand tegen thermische vermoeidheid: Geschikt voor apparatuur die wordt blootgesteld aan herhaaldelijk verwarmen en afkoelen
- Robuust buitenoppervlak: De noppenconfiguratie biedt een mechanisch duurzaam hittetransferoppervlak
- Productie: Noppen kunnen weerstandsgelast worden of anderszins vervaardigd worden volgens het door de klant gespecificeerde ontwerp en de toepasselijke procedure
Waarom P22 Studded Fin Tubes gebruiken in Thermische Energiecentrales?
In thermische energieopwekking werken hittetransferoppervlakken vaak onder verhoogde temperaturen en worden ze blootgesteld aan verbrandingsgassen. Het buismateriaal moet daarom voldoende sterkte en dimensionale stabiliteit behouden tijdens efficiënte warmteoverdracht.
P22 biedt een nuttige combinatie van sterkte bij verhoogde temperaturen, chroom-ondersteunde oxidatieweerstand en molybdeen-verbeterde prestaties bij hoge temperaturen. De minimale treksterkte gespecificeerd voor P22 is 415 MPa, met een minimale vloeigrens van 205 MPa omvatten.
De studded configuratie voegt nog een belangrijk voordeel toe. In plaats van één continue fin te vormen, creëren individuele noppen een groot aantal hittetransferoppervlakken terwijl ze kanalen tussen aangrenzende noppen laten. Dit kan voordelig zijn in gaszijde toepassingen waar vervuiling, asophoping, thermische uitzetting en reinigingstoegang in overweging moeten worden genomen.
Om deze reden kunnen P22 studded tubes worden overwogen voor:
- Ketels van thermische energiecentrales
- Convectiesecties van ketels
- Systemen voor warmteterugwinning
- Eenheden voor warmteterugwinning bij hoge temperaturen
- Rookgaswarmtewisselaars
- Industriële ketels
- Procesverwarmers en ovens op hoge temperatuur
- Andere hittetransferapparatuur aan de gaszijde bij hoge temperaturen

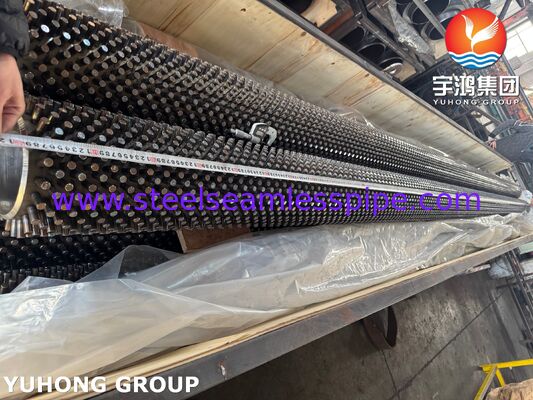

Typische Constructie
Een P22 studded fin tube bestaat normaal gesproken uit:
P22 naadloze basismateriaalbuis → gelaste noppenbevestiging → dimensionale inspectie → oppervlaktebehandeling → testen → eindinspectie
De basismateriaalbuis zorgt voor de drukdragende functie, terwijl de externe noppen het effectieve hittetransferoppervlak vergroten.
De afmetingen van de noppen, de steek, het aantal rijen, de rangschikking en de bevestigingsmethode moeten worden geselecteerd op basis van de thermische ontwerpeisen in plaats van één universele configuratie te gebruiken.
Veelvoorkomende Noppenrangschikkingen
Typische configuraties kunnen omvatten:
- Gefaseerde noppenrangschikking
- In-line noppenrangschikking
- Meerdere longitudinale rijen
- Circulaire verdeling rond de buis
- Klant-specifieke noppendichtheid en steek
Voor energieopwekkingstoepassingen moet de uiteindelijke geometrie worden bepaald op basis van de vereiste warmteoverdrachtscoëfficiënt, gasstroomsnelheid, drukval, vervuilingskenmerken, bedrijfstemperatuur en toelaatbare mechanische spanningen omvatten.

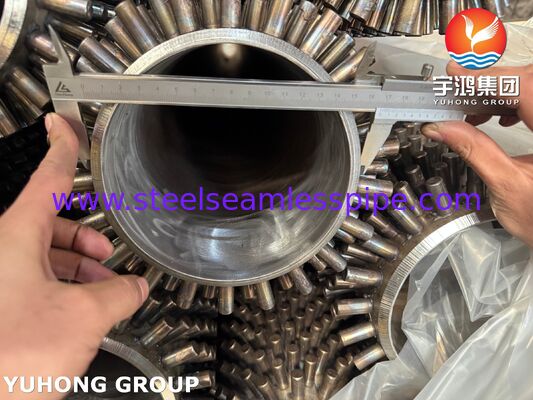

Veelvoorkomend Maatbereik
Omdat studded fin tubes normaal gesproken worden ontworpen voor een specifieke ketel, verwarmer of warmteterugwinningsapplicatie, is er geen enkel universeel maatbereik. Typische commerciële configuraties kunnen omvatten:
| Artikel |
Veelvoorkomend Bereik |
| Buitendiameter basismateriaalbuis |
25–114,3 mm |
| Wanddikte basismateriaalbuis |
2,5–12 mm |
| Buislengte |
3–15 m |
| Noppendiameter |
Ca. 6–16 mm |
| Noppelhoogte |
Ca. 10–25 mm |
| Noppensteek |
Ca. 12–35 mm |
| Noppenrangschikking |
In-line of gefaseerd |
| Noppenmateriaal |
Koolstof/gelegeerd staal, volgens ontwerp |
| Basismateriaal buis |
ASTM A335 P22 |
Opmerking: Dit zijn typische technische bereiken in plaats van beperkingen van ASTM A335. Exacte buisafmetingen, noppengeometrie, steek, bevestigingsvereisten en toleranties moeten worden bevestigd volgens het thermische en mechanische ontwerp van de klant.
ASTM A335 P22 Chemische Samenstelling
De volgende waarden vertegenwoordigen de veelvoorkomende gespecificeerde ASTM A335 P22 samenstelling in gewichtsprocent.
| Element |
ASTM A335 P22 |
| Koolstof (C) |
0,05–0,15% |
| Mangaan (Mn) |
0,30–0,60% |
| Silicium (Si) |
≤0,50% |
| Fosfor (P) |
≤0,025% |
| Zwavel (S) |
≤0,025% |
| Chroom (Cr) |
1,90–2,60% |
| Molybdeen (Mo) |
0,87–1,13% |
Rol van de Belangrijkste Legeringselementen
Chroom (Cr) verbetert de oxidatieweerstand en draagt bij aan de prestaties van de legering bij hoge temperaturen.
Molybdeen (Mo) verbetert de sterkte bij verhoogde temperaturen en de weerstand tegen verzachting, wat belangrijk is bij langdurige werking bij hoge temperaturen.
De combinatie maakt P22 bijzonder geschikt voor energieopwekkingapparatuur bij hoge temperaturen in vergelijking met conventionele koolstofstalen buismaterialen.
Mechanische Eigenschappen van ASTM A335 P22
Typische minimale mechanische vereisten omvatten:
| Eigenschap |
Vereiste |
| Treksterkte |
≥415 MPa |
| Vloeigrens |
≥205 MPa |
| Rek |
≥30%* |
| Hardheid |
Volgens toepasselijke specificatie/conditie |
*Rekvereisten kunnen variëren met de oriëntatie en afmetingen van het monster; de toepasselijke editie van ASTM A335/A335M moet de inkoop specificatie bepalen.
De P22 basismateriaalbuis wordt normaal geleverd in een geschikte warmtebehandelde toestand, zoals genormaliseerd en getemperd of een andere toestand toegestaan door de toepasselijke specificatie omvatten.
Productieproces
Onze ASTM A335 P22 studded fin tubes kunnen worden vervaardigd via een gecontroleerde reeks ontworpen om zowel de integriteit van de buis als de kwaliteit van de noppenbevestiging te behouden.
1. Voorbereiding P22 Buis
Naadloze ASTM A335 P22 buis wordt geselecteerd volgens de gespecificeerde buitendiameter, wanddikte, lengte en materiaaleisen.
2. Voorbereiding Buisoppervlak
Het externe buisoppervlak wordt gereinigd en voorbereid om olie, schaal, roest en andere verontreinigingen te verwijderen die de noppenbevestiging kunnen beïnvloeden.
3. Voorbereiding Noppen
Noppen worden vervaardigd volgens de gespecificeerde diameter, hoogte, geometrie en materiaaleisen.
4. Noppenlassen
De noppen worden aan het externe buisoppervlak bevestigd met behulp van een gecontroleerd lasproces dat geschikt is voor het ontwerp. Lasparameters worden gemonitord om een consistente bevestiging te bereiken zonder onacceptabele schade aan de buiswand.

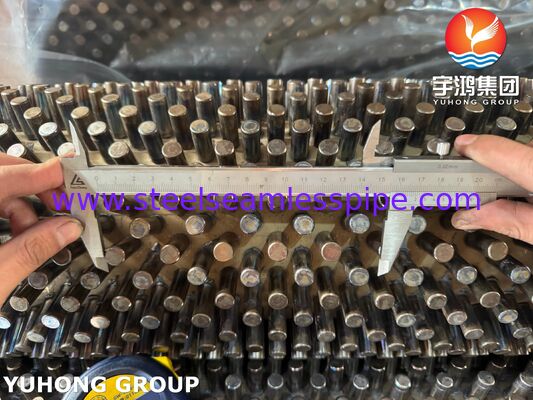

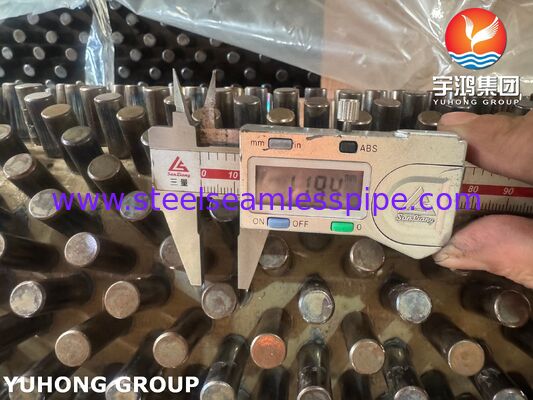

5. Dimensionale Inspectie
Afgeleverde buizen worden gecontroleerd op:
- Buitendiameter buis
- Wanddikte
- Buislengte
- Noppelhoogte
- Noppendiameter
- Noppensteek
- Noppenuitlijning
- Noppendichtheid
- Algehele rechtheid
6. Eindinspectie en Testen
De voltooide buizen ondergaan het gespecificeerde inspectie- en testprogramma vóór verzending.
Testen en Inspectie
Voor toepassingen in thermische energieopwekking moet kwaliteitscontrole zowel de P22 drukbuis als de noppenbevestiging omvatten.
Chemische Analyse
Positieve materiaalidentificatie of laboratoriumchemische analyse kan worden uitgevoerd om te verifiëren dat de basismateriaalbuis voldoet aan de gespecificeerde P22 chemie.
Trekproef
Trekproeven verifiëren de vereiste treksterkte, vloeigrens en rek van de P22 buis.
Hardheidstest
Hardheidstesten kunnen worden uitgevoerd om naleving van de toepasselijke materiaal- en warmtebehandelingsvereisten te bevestigen.
Afvlaktest
Indien van toepassing kunnen buismonsters worden onderworpen aan afvlaktesten om de ductiliteit en buisintegriteit te evalueren. ASTM A335 P22 materiaaltestprogramma's kunnen afvlak- en buigvereisten omvatten.
Buigtest
Buigtesten kunnen worden toegepast waar vereist door de inkoop specificatie of toepasselijke norm.
Hydrostatische Test
Hydrostatische testen kunnen worden uitgevoerd op de basismateriaalbuizen of voltooide assemblages volgens de toepasselijke specificatie, ontwerpcode en vereisten van de koper.
Wervelstroomtest
Wervelstroomonderzoek kan worden gebruikt als een niet-destructieve methode voor het detecteren van bepaalde oppervlakte- en nabij-oppervlakte-discontinuïteiten in de buis.
Ultrasoon Testen
UT kan worden gebruikt waar gespecificeerd om het buismateriaal of geselecteerde lasgebieden te onderzoeken.
Visuele en Dimensionale Inspectie
Elke voltooide buis kan worden geïnspecteerd op:
- Noppositie
- Noppenbevestiging
- Buisvervorming
- Oppervlaktefouten
- Buisrechtheid
- Afmetingen
- Lasuiterlijk
Noppen Trek- / Bevestigingstest
Voor studded tubes is de bevestigingssterkte bijzonder belangrijk. Representatieve monsters kunnen worden onderworpen aan mechanische bevestigingstesten volgens de overeengekomen productie- en kwaliteitscontroleprocedure.
Voordelen van P22 Studded Fin Tubes
1. Ontworpen voor Service bij Hoge Temperaturen
P22 is een chroom-molybdeen gelegeerd staal dat specifiek door ASTM A335 wordt gedekt voor gebruik bij hoge temperaturen.
2. Vergroot Hittetransferoppervlak
De individuele noppen vergroten het externe oppervlak dat beschikbaar is voor hittetransfer aan de gaszijde aanzienlijk in vergelijking met een gladde buis.
3. Robuuste Constructie
Het studded ontwerp kan een duurzaam extern hittetransferoppervlak bieden voor veeleisende industriële omgevingen.
4. Geschikt voor Thermische Cycli
De legeringssamenstelling van P22 en de mechanische eigenschappen bij hoge temperaturen maken het geschikt voor apparatuur die wordt blootgesteld aan herhaalde temperatuurwisselingen.
5. Flexibel Thermisch Ontwerp
De noppendiameter, hoogte, steek en rangschikking kunnen worden ontworpen om de vereiste balans te bereiken tussen hittetransferprestaties en gasdrukval.
Toepassingen
ASTM A335 P22 studded fin tubes zijn bijzonder geschikt voor:
Thermische Energiecentrales
Gebruikt in secties van ketels en warmteterugwinning bij hoge temperaturen waar verbeterde hittetransfer aan de gaszijde vereist is.
Convectiesecties van Ketels
Studded tubes kunnen worden opgenomen in convectieverwarmingsvlakken om thermische energie terug te winnen uit verbrandingsgassen.
Warmteterugwinning
De buizen kunnen worden gebruikt om energie terug te winnen uit uitlaatgassen op hoge temperatuur en deze over te dragen aan water, stoom of andere procesvloeistoffen.
Industriële Ketels
Geschikt voor geselecteerde hittetransfertoepassingen in ketels bij hoge temperaturen die gelegeerd stalen drukbuizen vereisen.
Procesverwarmingsapparatuur
P22 studded tubes kunnen ook worden ontworpen voor hittetransferapparatuur bij hoge temperaturen in industriële processen.
Kwaliteitsborging
Voor projecten op het gebied van energieopwekking kan documentatie worden geleverd volgens de projectvereisten, waaronder:
- Materiaal Test Certificaat (MTC)
- Rapport chemische analyse
- Rapport mechanische test
- Warmtebehandelingsrecords
- Rapport dimensionale inspectie
- Niet-destructieve testrecords
- Hydrostatische testrecords
- Stud bevestigingsinspectie records
- Lasprocedure documentatie indien van toepassing
- Eindinspectierapport
- Traceerbaarheidsrecords
Elke P22 buis kan worden geïdentificeerd met warmtenummer en productbatch om materiaaltraceerbaarheid te behouden gedurende de productie en inspectie.
