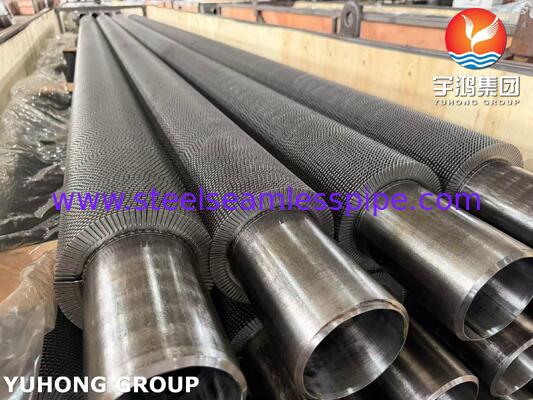

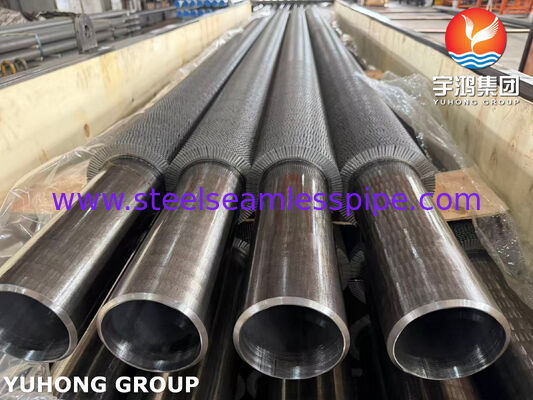

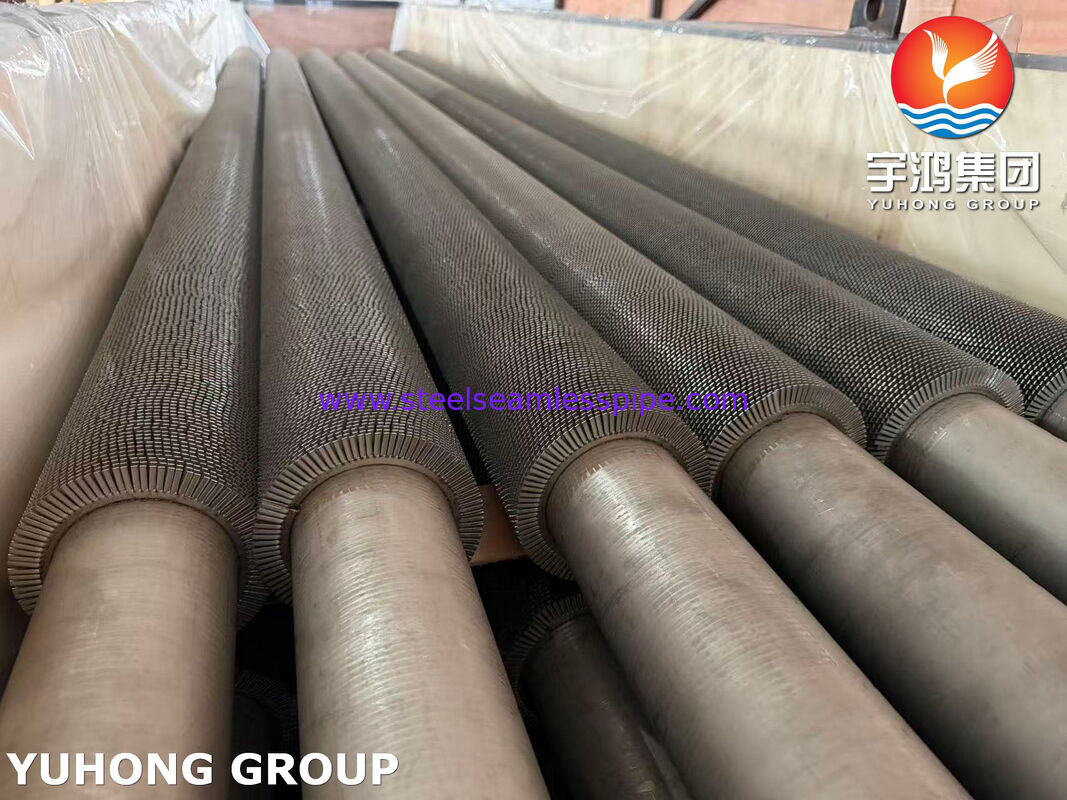

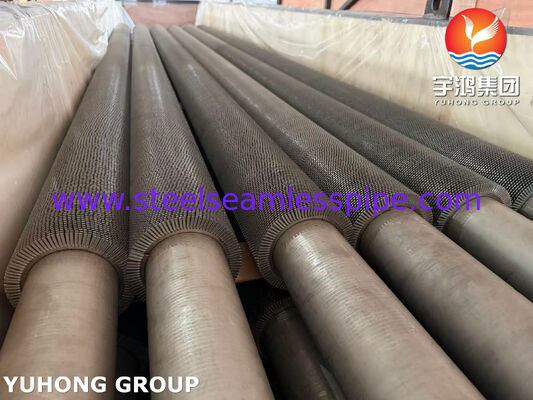

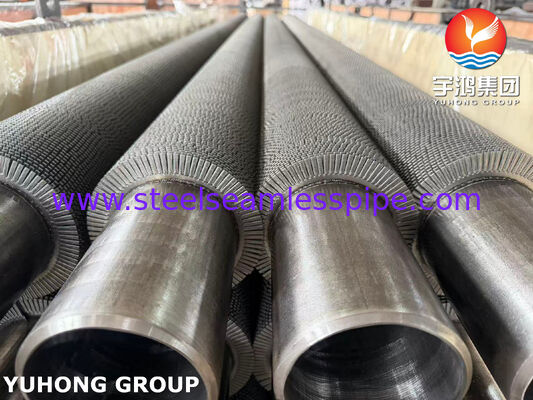

Gekerfde Vinned Buizen voor HRSG – ASTM A179

Productoverzicht

ASTM A179 Gekerfde Vinned Buizen voor HRSG zijn warmteoverdrachtbuizen ontworpen om het effectieve externe warmteoverdrachtsoppervlak van warmteterugwinningsstoomgeneratoren (HRSG's) te vergroten, met name in lagere tot gematigde warmteterugwinningssecties zoals economizers, voedingswatervoorverwarmers en andere gas-zijdelingse warmteterugwinningsmodules.

De buis is vervaardigd uit ASTM A179 naadloos koudgetrokken laaggelegeerd staal, terwijl een gekerfde of gesegmenteerde metalen vin spiraalvormig wordt gewikkeld of anderszins mechanisch aan het buisoppervlak wordt bevestigd. De gekerfde vin-geometrie vergroot het externe oppervlak en introduceert gecontroleerde turbulentie in de gasstroom, waardoor de warmteoverdracht wordt verbeterd ten opzichte van een kale buis.

ASTM A179 is specifiek bedoeld voor naadloze, koudgetrokken laaggelegeerde stalen buizen die worden gebruikt in warmtewisselaars, condensors en vergelijkbare warmteoverdrachtsapparatuur. De norm omvat buisbuitendiameters van 1/8 inch tot 3 inch (3,2–76,2 mm).

Voor HRSG-toepassingen biedt het gekerfde vin-ontwerp een praktische balans tussen warmteoverdrachtsefficiëntie, gas-zijdelingse drukval, compacte apparatuurontwerpen, maakbaarheid en onderhoudstoegankelijkheid.

Belangrijkste Kenmerken

• ASTM A179 naadloze koudgetrokken laaggelegeerde stalen basisbuis
• Gekerfde of gesegmenteerde vinconstructie voor verbeterd warmteoverdrachtsoppervlak
• Hoog effectief extern oppervlak
• Verbeterde gas-zijdelingse warmteoverdracht vergeleken met kale buizen
• Geschikt voor economizers en warmteterugwinningssecties van HRSG's bij lagere temperaturen
• Flexibele vinhoogte, dikte, spoed en kerfconfiguratie
• Verkrijgbaar in aangepaste buislengtes en vinconfiguraties
• Geschikt voor HRSG's en warmteterugwinningsprojecten met een groot volume
• Dimensionale inspectie en druktesten beschikbaar volgens projectvereisten
• Kan worden geleverd met gespecificeerde oppervlaktebehandeling, eindvoorbereiding en verpakking

Hoe Gekerfde Vinned Buizen Werken in een HRSG

Een HRSG wint thermische energie terug uit heet uitlaatgas en draagt die energie over aan water of stoom. Het uitlaatgas stroomt langs de vinned-buisbanken terwijl water of stoom door de buis stroomt.

De gekerfde vinnen vergroten het warmteoverdrachtsoppervlak dat wordt blootgesteld aan het uitlaatgas. In plaats van alleen te vertrouwen op het relatief kleine buitenoppervlak van de buis, bieden de vinnen een aanzienlijk groter oppervlak voor warmteuitwisseling.

Het warmteoverdrachtsproces kan worden samengevat als:

Heet uitlaatgas → gekerfde vin → vin-naar-buisverbinding → buiswand → interne vloeistof

De kerfen onderbreken de gasgrenslaag en bevorderen extra menging rond de vin-oppervlakken. Dit kan de gas-zijdelingse warmteoverdracht verbeteren, terwijl ontwerpers de drukval kunnen regelen door de keuze van vinhoogte, dikte, spoed en buisopstelling.

In een HRSG is dit ontwerp bijzonder nuttig waar de gas-zijdelingse warmteoverdrachtscoëfficiënt relatief laag is vergeleken met de water-zijdelingse coëfficiënt.

Typische HRSG-toepassingen

ASTM A179 Gekerfde Vinned Buizen worden vaak overwogen voor:

1. HRSG Economizers

De economizer draagt warmte over van uitlaatgas naar ketelvoedingswater voordat het water hogere temperatuursecties van de HRSG binnenkomt.

Gekerfde vinned buizen vergroten het beschikbare gas-zijdelingse warmteoverdrachtsoppervlak, waardoor de economizer meer restwarmte uit het uitlaatgas kan terugwinnen binnen een compacte buisbankopstelling.

2. Voedingswatervoorverwarmers

Voor geschikte temperatuurbereiken kunnen gekerfde vinned buizen worden gebruikt om voedingswater voor te verwarmen met teruggewonnen uitlaat- of proceswarmte.

3. Warmteterugwinningssecties

Ze kunnen worden opgenomen in warmteterugwinningsapparatuur waar heet gas beschikbaar is, maar de bedrijfstemperatuur compatibel is met laaggelegeerde stalen buismaterialen.

4. Gas-naar-Water Warmteterugwinning

Het ontwerp is geschikt voor gas-naar-vloeistof warmteoverdrachtstaken waarbij een vergroot extern oppervlak vereist is.

5. Industriële HRSG en WHR Apparatuur

• Gecombineerde-cyclus energiecentrales
• Industriële warmtekrachtkoppelingssystemen
• Warmteterugwinning van gasturbine-uitlaatgassen
• Proceswarmteterugwinning
• Warmteterugwinningssystemen in raffinaderijen en petrochemische industrie
• Industriële ketels en warmteterugwinningsketels
• Apparatuur voor warmteterugwinning uit uitlaatgassen

Materiaalkeuze moet altijd gebaseerd zijn op de werkelijke buiswandtemperatuur, gassamenstelling, druk, corrosieomgeving en toepasselijke ontwerpcode. ASTM A179 is een laaggelegeerd warmtewisselaarbuismateriaal en mag niet automatisch worden vervangen door legeringstaalsoorten die in hogere temperatuur HRSG-secties worden gebruikt.

Specificatie Basisbuis ASTM A179

ASTM A179/A179M specificeert naadloze, koudgetrokken, laaggelegeerde stalen buizen voor warmtewisselaars, condensors en vergelijkbare warmteoverdrachtsapparatuur. De huidige ASTM-lijst identificeert A179/A179M-24 als de actieve editie.

De productieroute is belangrijk omdat koudtrekken zorgt voor goede dimensionale controle en oppervlaktekwaliteit. ASTM A179 vereist ook warmtebehandeling na de laatste koudtrekpas bij 1200°F [650°C] of hoger onder de vereisten van de betreffende specificatie.

Gangbaar Maatbereik

ASTM A179 zelf staat buisbuitendiameters toe van 1/8 inch tot 3 inch (3,2–76,2 mm).

Voor gekerfde vinned buizen die worden gebruikt in HRSG- en warmteterugwinningsapparatuur, worden praktische projectmaten normaal gesproken geselecteerd op basis van de vereiste warmteoverdracht, gasnelheid, drukval, buisbankopstelling en fabricagevereisten.

Typische Afmetingen Basisbuis

De bovenstaande bereiken zijn typische technische leveringsbereiken in plaats van limieten opgelegd door ASTM A179. Definitieve afmetingen moeten worden bevestigd aan de thermische en mechanische ontwerp van de HRSG.

Gekerfd Vin Ontwerp

De gekerfde vin wordt vervaardigd met herhaalde onderbrekingen of sneden langs de vinband. Vergeleken met een volledig continue spiraalvormige vin, kan de gesegmenteerde geometrie de gasmenging rond de vin verbeteren en het gedrag van thermische uitzetting vergemakkelijken.

Typische ontwerpparameters omvatten:

• Vinhoogte
• Vindikte
• Vinspoed
• Kerfbreedte
• Kerfdiepte
• Kerffrequentie
• Vin-naar-buisbevestiging
• Kale buiseinden
• Buisbankopstelling

De optimale configuratie hangt af van de uitlaatgasstroom, gastemperatuur, toegestane drukval, neigings tot vervuiling, warmteoverdrachtdoel en beschikbare installatieruimte van de HRSG.

Voor projecten die precieze thermische prestaties vereisen, moeten vin-afmetingen daarom worden geselecteerd uit de thermische ontwerpberekening in plaats van uit een generieke standaardmaat.

Chemische Samenstelling ASTM A179

ASTM A179 is een laaggelegeerd staal met een relatief eenvoudige chemische samenstelling. De gespecificeerde samenstelling is:

De ASTM-specificatie identificeert specifiek koolstof-, mangaan-, fosfor- en zwavelvereisten voor deze kwaliteit.

De laaggelegeerde samenstelling ondersteunt goede maakbaarheid en maakt het materiaal geschikt voor koudgetrokken warmtewisselaarbuizen.

Mechanische Eigenschappen van ASTM A179

Typische minimale mechanische vereisten voor ASTM A179 buizen omvatten:

Deze waarden worden vaak gerapporteerd voor ASTM A179 buizen; de toepasselijke inkoop specificatie en de huidige editie van de norm moeten de definitieve acceptatie bepalen.

De relatief hoge rekvereiste is gunstig voor buisvormings- en fabricagebewerkingen. Mechanische eigenschappen zijn onderhevig aan de toepasselijkheidsgrenzen binnen ASTM A179, inclusief beperkingen voor zeer kleine buizen en zeer dunne wanden.

Productieproces

Een typische productieroute voor ASTM A179 gekerfde vinned buizen is:

Staalbillet → perforeren → warmwalsen → koudtrekken → warmtebehandeling → richten → snijden → dimensionale inspectie → vinvoorbereiding → vinbevestiging → kerfvorming/vinvorming → inspectie van afgewerkte vinned buis → testen → markeren en verpakken

De ASTM A179 basisbuis wordt vervaardigd via het naadloze proces en koud getrokken.

Voor de productie van vinned buizen wordt speciale aandacht besteed aan:

• Buis OD en wanddikte
• Buisrechtheid
• Vinhoogte
• Vinspoed
• Vindikte
• Vinbevestiging
• Vin-naar-buis contact
• Consistentie van de kerf
• Lengte van kale buiseinden
• Totale buislengte

Inspectie en Testen

Kwaliteitscontrole kan zowel inspectie van de basisbuis als inspectie van de afgewerkte vinned buis.

1. Chemische Analyse

Warmteanalyse en, indien vereist, productanalyse verifiëren dat de basisbuis voldoet aan de gespecificeerde ASTM A179 chemie.

2. Trektest

Trektesten verifiëren de treksterkte, vloeigrens en rek van het buismateriaal.

3. Hardheidstest

Hardheidstesten bevestigen de naleving van de gespecificeerde mechanische eigenschapsvereisten.

4. Afvlaktest

Afvlaktesten evalueren de buisductiliteit en weerstand tegen vervorming. ASTM A179 identificeert afvlaktesten onder de vereiste buisonderzoeken.

5. Flare Test

Flare testen evalueert het vermogen van de buis om gecontroleerde uitzetting te ondergaan zonder onacceptabele scheurvorming of defecten.

6. Flens Test

Waar van toepassing, kan een flenstest worden uitgevoerd volgens de inkoopvereisten en de toepasselijke specificatie.

7. Hydrostatische Test

Hydrostatische testen controleren de drukintegriteit van de afgewerkte buis. ASTM A179 identificeert hydrostatische testen onder de gespecificeerde buistesten.

8. Wervelstroom / Niet-destructief Onderzoek

Wervelstroomonderzoek of een andere geschikte NDO-methode kan worden gespecificeerd door de koper of de toepasselijke projectnorm voor het detecteren van discontinuïteiten in de buis.

9. Dimensionale Inspectie

Afgeronde buizen worden geïnspecteerd op:

• Buis OD
• Wanddikte
• Totale lengte
• Vinhoogte
• Vinspoed
• Vindikte
• Vindichtheid
• Lengte van kale uiteinden
• Rechtheid
• Vinbevestiging

10. Visuele Inspectie

De buis- en vin-oppervlakken worden onderzocht op scheuren, overmatige oxidatie, vervorming, beschadigde vinnen, slechte bevestiging en andere zichtbare defecten.

ASTM A179 vereist dat afgewerkte buizen vrij zijn van schaal, met een lichte hoeveelheid oxidatie die niet als schaal wordt beschouwd.

Voordelen van ASTM A179 Gekerfde Vinned Buizen voor HRSG

Verhoogd Warmteoverdrachtsoppervlak

De vin vergroot aanzienlijk het externe oppervlak dat beschikbaar is voor warmteoverdracht van uitlaatgas.

Compacte Warmteterugwinningsapparatuur

Meer warmteoverdrachtsoppervlak kan worden geïnstalleerd binnen een gegeven gasstroomomvang, wat helpt bij het verkleinen van de apparatuurgrootte waar passend.

Verbeterde Gas-Zijdige Warmteoverdracht

Kerven onderbreken de grenzlaag en bevorderen gasmenging rond het vin-oppervlak.

Goede Fabricage-Eigenschappen

De laaggelegeerde ASTM A179 buis biedt goede ductiliteit en is zeer geschikt voor warmtewisselaarfabricage.

Kosteneffectief Materiaal

Voor temperatuurbereiken waar koolstofstaal technisch geschikt is, kan A179 een economisch alternatief bieden voor hogere legering buizen.

Flexibel Technisch Ontwerp

Vinhoogte, spoed, dikte, buisafstand en afmetingen van kale uiteinden kunnen worden aangepast aan het thermische ontwerp van de HRSG.

Waarom Kiezen voor Onze ASTM A179 Gekerfde Vinned Buizen?

Wij produceren gekerfde vinned buizen volgens klantspecifieke thermische, dimensionale, materiaal- en inspectievereisten in plaats van te vertrouwen op een one-size-fits-all configuratie.

Onze leveringsmogelijkheden kunnen omvatten:

• ASTM A179 / ASME SA179 basisbuizen
• Aangepaste buis OD en wanddikte
• Aangepaste vinhoogte en spoed
• Gekerfde of gesegmenteerde vinconfiguraties
• Aangepaste buislengtes
• Gespecificeerde kale buiseinden
• Materiaalen dimensionale traceerbaarheid
• Inspectie van mechanische eigenschappen
• Hydrostatische en NDO-testen zoals vereist
• Mill testcertificaten en inspectiedocumentatie
• Exportverpakking geschikt voor langeafstandstransport

Voor HRSG-projecten kunnen klanten de vereiste gastemperatuur, gasstroom, water/stoomcondities, ontwerpdruk, toegestane drukval, buisbankafmetingen en vereiste warmtecapaciteit verstrekken, waardoor de vinned-buisconfiguratie kan worden geselecteerd op basis van de werkelijke toepassing.

Belangrijke Opmerking over Materiaalkeuze

ASTM A179 is een laaggelegeerd warmtewisselaarbuismateriaal, geen chroom-molybdeen legeringstaalsoort. Daarom is het over het algemeen geschikter voor geschikte warmteterugwinnings taken bij lagere temperaturen dan voor de heetste HRSG-drukelementen.

Voor economizers, superheaters, reheaters of andere secties bij hoge temperaturen met verhoogde metaaltemperaturen, kunnen legeringstypen zoals ASTM/ASME T11, T12, T22, T91, of roestvrijstalen typen vereist zijn, afhankelijk van het technische ontwerp.

Het definitieve buismateriaal moet altijd worden geselecteerd volgens ontwerptemperatuur, ontwerpdruk, corrosieomstandigheden, toepasselijke ketel/drukvatcode en de technische vereisten van de HRSG-fabrikant.
