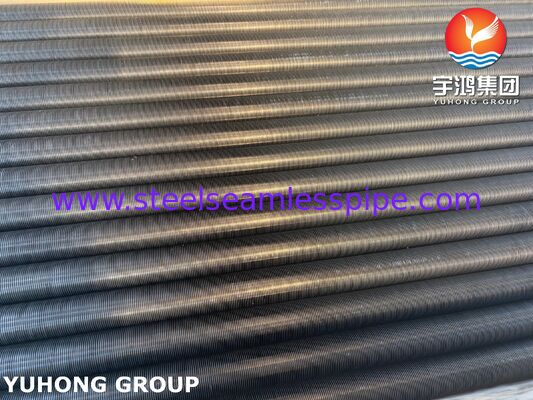

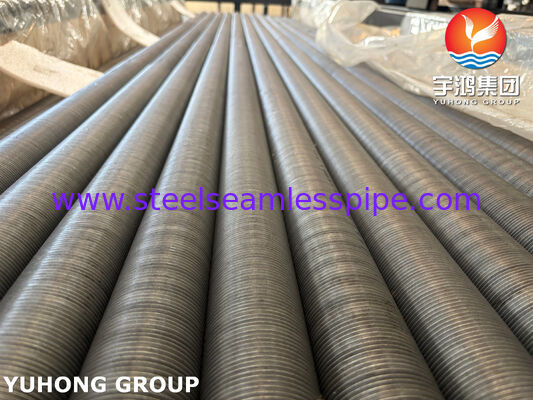

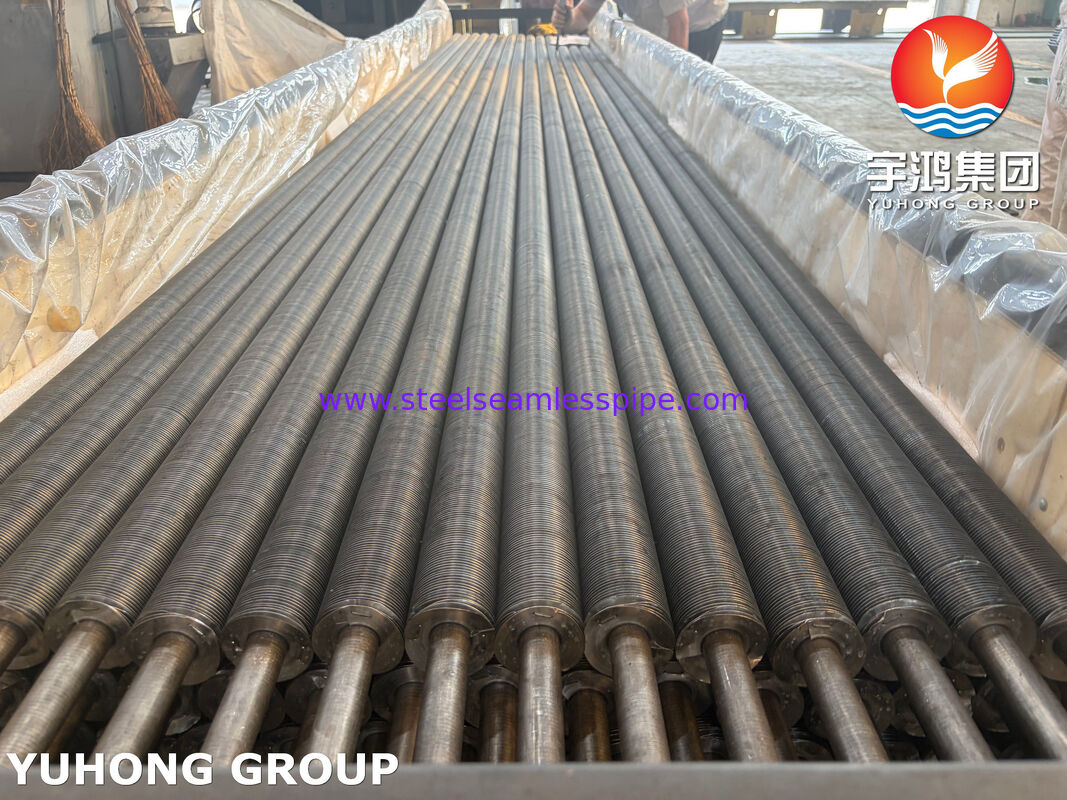

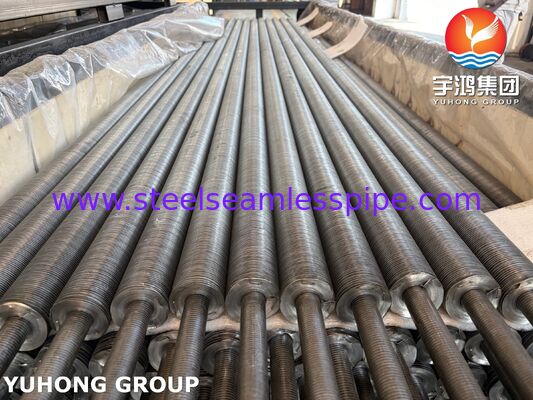

Wound fin tube voor luchtkoelers — ASTM A179

Productoverzicht

Onze gewikkelde fin tubes voor luchtkoelers, vervaardigd met ASTM A179 naadloze laaggelegeerde stalen buizen, zijn ontworpen om efficiënte warmteoverdracht aan de luchtzijde te bieden in luchtgekoelde warmtewisselaars (ACHE), luchtgekoelde condensors, procesluchtkoelers en andere industriële koelapparatuur.

De fin strip wordt spiraalvormig rond het buitenoppervlak van de basistube gewikkeld om het externe warmteoverdrachtsoppervlak te vergroten, terwijl een compacte buisopstelling behouden blijft. De gewikkelde fin constructie biedt een praktische balans tussen warmteoverdrachtsprestaties, mechanische sterkte, productie flexibiliteit en kosten.

ASTM A179 wordt veelvuldig gekozen voor de basistube waar goede thermische geleidbaarheid, lasbaarheid en betrouwbare mechanische prestaties vereist zijn in niet-corrosieve of matig corrosieve warmteoverdrachtstoepassingen.

Belangrijkste kenmerken

• Basistube: ASTM A179 / ASME SA179 naadloos koolstofstaal
• Fin type: Spiraalvormig gewikkeld / omwikkelde fin
• Toepassing: Luchtkoelers, ACHE, luchtgekoelde condensors en proceskoelsystemen
• Productie: Gecontroleerd wikkelen van de fin met consistente fin spoed en contact
• Hoog extern oppervlak voor verbeterde warmteoverdracht aan de luchtzijde
• Geschikt voor geforceerde en geïnduceerde luchtkoeler configuraties
• Fin afmetingen kunnen worden aangepast aan thermische en mechanische vereisten
• Verkrijgbaar met blanke, verzinkte, geverfde of andere gespecificeerde oppervlaktebescherming waar van toepassing

Typische afmetingen

De volgende afmetingen vertegenwoordigen veelvoorkomende productiebereiken in plaats van beperkingen. Definitieve afmetingen moeten worden gekozen op basis van het thermisch ontwerp en de project specificatie.

Veelvoorkomende basistube maten kunnen worden geleverd volgens klanttekeningen, warmteoverdrachtsberekeningen of toepasselijke projectnormen.

Productieproces

1. Voorbereiding van ASTM A179 naadloze buizen — Buisen worden geïnspecteerd op dimensionale nauwkeurigheid en oppervlakteconditie vóór het finnen.
2. Oppervlaktevoorbereiding — Het buisoppervlak wordt gereinigd om een geschikte fin-tot-tube contact te garanderen.
3. Voorbereiding van de fin strip — De geselecteerde fin strip wordt gevormd en gecontroleerd op consistente breedte en dikte.
4. Spiraalvormig wikkelen — De fin strip wordt continu rond de buis gewikkeld met de gespecificeerde spoed.
5. Bevestiging van de fin — Afhankelijk van het ontwerp kan de fin mechanisch worden gespannen, ingebed, gelast of anderszins worden bevestigd om het vereiste thermische contact te bereiken.
6. Dimensionale inspectie — Fin hoogte, spoed, buisdiameter, totale lengte en rechtheid worden gecontroleerd.
7. Eindinspectie en bescherming — Producten worden geïnspecteerd, gemarkeerd, gebundeld en beschermd voor transport.

ASTM A179 Chemische samenstelling

ASTM A179 specificeert een laaggelegeerd naadloos materiaal voor warmtewisselaars en ketelbuizen. Typische chemische vereisten omvatten:

De chemische samenstelling van het geleverde materiaal wordt geverifieerd aan de hand van het toepasselijke materiaalcertificaat en de inkoop specificatie.

Mechanische eigenschappen van ASTM A179

Typische minimale mechanische vereisten omvatten:

Werkelijk geleverd materiaal moet voldoen aan de toepasselijke editie van ASTM A179/ASME SA179 en de inkoopvereisten van de klant.

Inspectie en testen

Kwaliteitscontrole kan omvatten:

• Analyse van de chemische samenstelling — Verificatie van het basistube materiaal.
• Trekproef — Verificatie van treksterkte, vloeigrens en rek.
• Hardheidstest — Uitgevoerd waar vereist door de toepasselijke specificatie of inkooporder.
• Hydrostatische of niet-destructieve elektrische test — Basistubes worden getest volgens de ASTM A179 vereisten.
• Dimensionale inspectie — Meting van buis OD, wanddikte, lengte, fin hoogte, fin dikte en fin spoed.
• Visuele inspectie — Onderzoek op oppervlaktefouten, vervorming, beschadigde fins en productie-onregelmatigheden.
• Inspectie van fin bevestiging/contact — Verificatie van de gespecificeerde wikkeling en bevestigingsconditie.
• Rechtheid inspectie — Bevestiging dat afgewerkte buizen voldoen aan de gespecificeerde dimensionale toleranties.
• Materiaals traceerbaarheid — Warmtenummer en materiaal documentatie kunnen gedurende de productie worden bijgehouden.

Aanvullende NDT, PMI, coating inspectie of klant-specifieke testen kunnen worden geregeld indien nodig.

Toepassingen

ASTM A179 gewikkelde fin tubes worden veelvuldig gebruikt in:

• Luchtgekoelde warmtewisselaars (ACHE)
• Procesluchtkoelers
• Luchtgekoelde condensors
• Oliekoelers
• Gaskoelers
• Compressorkoelers
• Petrochemische procesinstallaties
• Koelsystemen voor raffinaderijen
• Apparatuur voor aardgasverwerking
• Hulpkoelsystemen voor energieopwekking
• Industriële warmteterugwinningsapparatuur

Waarom kiezen voor gewikkelde fin tubes?

Voor luchtkoelers vertegenwoordigt de luchtzijde over het algemeen de grootste warmteoverdrachtsweerstand, omdat lucht een veel lagere warmteoverdrachtscoëfficiënt heeft dan veel procesvloeistoffen. Het vergroten van het externe oppervlak met fins maakt een grotere warmteoverdracht mogelijk binnen een praktische apparatuurvoetafdruk.

De gewikkelde fin configuratie biedt een continu spiraalvormig fin oppervlak rond de buis en kan worden geproduceerd met verschillende fin hoogtes, spoeden en materialen om te voldoen aan verschillende thermische ontwerpvereisten.

Leveringsopties

Wij kunnen ASTM A179 gewikkelde fin tubes produceren volgens:

• Klanttekeningen
• Buis OD en wanddikte
• Fin materiaal
• Fin hoogte en dikte
• Fin spoed
• Tubelengte
• Finning methode
• Oppervlaktebehandeling
• Thermische ontwerpvereisten
• Inspectie- en testvereisten
• Verpakkings- en markering specificaties
